詳細說明

概述：
      XZG系列旋轉閃蒸干燥機是我廠在引進、吸收國外技術的基礎上，自行開發成功的新型干燥設備。該機技術先進，設計合理，結構緊湊，適用范圍廣，生產能力大，產品質量好，效率高，節能，在一個設備內干燥、粉碎、篩分一次性完成，消除環境污染，整機性能達到技術水平。

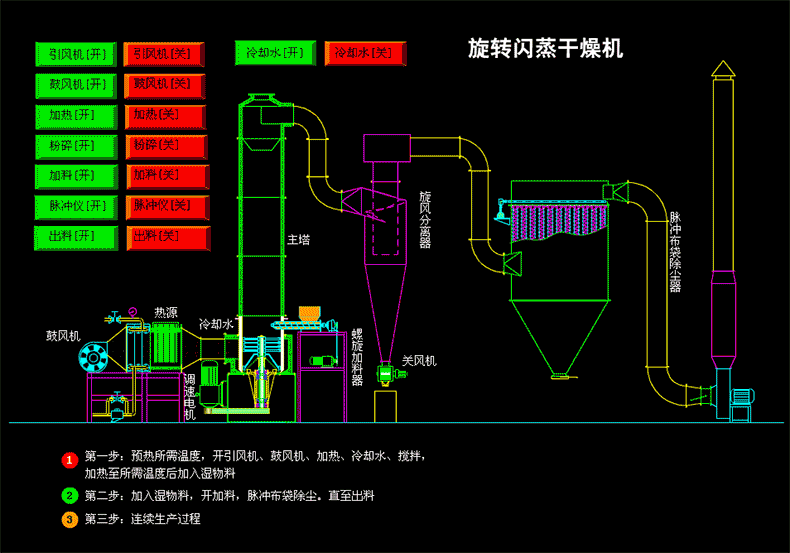

原理：

   熱空氣由入口管以適宜的噴動速度從干燥機底部進入攪拌粉碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、碰撞、摩擦而被除數微?；?，強化了傳質傳熱。在干燥機底部，較大較濕的顆粒團在攪拌器的作用下被機械破碎，濕含量較低、顆粒度較小的顆粒被旋轉氣流夾帶上升，在上升過程中進一步干燥。由于氣固兩相作旋轉流動，固相慣性大于氣相，固氣兩相間的相對速度較大，強化兩相間的傳質傳熱，所以該機生產強度高。

特點：
● 多種加料裝置供選擇，加料連續穩定，過程中間不會產生架橋現象。
● 干燥機底部設置特殊的冷卻裝置，避免了物料在底部高溫區產生變質現象。
● 特殊的氣壓密封裝置和軸承冷卻裝置，有效延長傳動部分的使用壽命。
● 特殊的分風裝置，降低了設備阻力，并有效提供了干燥器的處理風量。
● 干燥室裝有分級環及旋流片，物料細度和終水份可調。（如碳酸鈣終水份可調節器至≤0.1%）
● 相對其它干燥方法而言，可有效增加物料比重。
● 干燥室內周向氣速高，物料停留時間短，有效防止物料粘壁及熱敏性物料變質現象，達到高效、快速、小設備、大生產。

適應物料：
● 無機類:硼酸、碳酸鈣、氫氧化物、硫酸銅、氧化鐵、碳酸鋇、三氧化銻，各種金屬氫氧化物，各種重金屬鹽、合成冰晶石等。
● 有機物:阿特拉津（農藥殺蟲劑）、月桂酸隔、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素等。
● 陶瓷類：高嶺土、二氧化硅、粘土。
● 染料類：蒽醌、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅，各種偶氮染料中間體。
● 食品類：大豆蛋白、膠凝淀粉、酒糟、小麥糖、小麥淀粉。

技術參數：

型號	主機內經（mm）	處理風量（m3/h）	蒸發水量（kg/h）	最大裝機容量（KW）	最大高度	占用平面（m2）
XZG-4	400	1150-2300	58-73	21.4	4.6	27
XZG-6	600	2500-5100	130-163	34.2	5.5	39
XZG-8	800	4500-9000	238-297	63.5	6.0	40
XZG-10	1000	7000-13500	345-430	68	6.5	55
XZG-12	1200	10000-20000	515-645	94	6.8	62
XZG-14	1400	16600-28000	730-910	130	7.0	89
XZG-16	1600	18000-38100	962-1203	160	7.2	160

注:

1、水分蒸發量是以進風溫度為200℃、出風80℃計

2、裝機容量為基本數據，可根據物料性能改變。

3、占地面積根據實際情況布置，表中數據僅供參考。
